Kako KTG prikolice s hidrauličnom osovinom podržavaju teški transport?

Što je teška prikolica i kada vam je potrebna?

A Teška prikolica je vučena ili samohodna transportna platforma projektirana za prijevoz tereta koji premašuje kapacitet standardnih komercijalnih teretnih prikolica, obično definiran kao nosivost iznad 40 tona, sa specijaliziranim konfiguracijama koje dosežu desetke tisuća tona za najzahtjevnije industrijske transportne projekte. Prikolice za teške uvjete rada ključni su pokretač izgradnje infrastrukture velikih razmjera, izvođenja naftnih i plinskih projekata, instalacija za proizvodnju električne energije, rada brodogradilišta, zamjene mostova i premještanja rudarske opreme u svakom većem industrijskom gospodarstvu.

Tri temeljne kategorije prikolica koje se koriste u teškom transportu su: konvencionalne vučene prikolice (vuče ih glavni pokretač na fiksnim spojnim točkama), hidraulične platformske prikolice (s individualno kontroliranim hidrauličnim ovjesnim osovinama koje izravnavaju teret bez obzira na površinu ceste) i samohodni modularni transporteri (SPMT), koji integriraju vlastitu snagu i upravljanje u modularnu platformu koja može raditi neovisno o vanjskom traktoru. Svaka vrsta služi različitim karakteristikama opterećenja, uvjetima pristupa gradilištu i operativnim zahtjevima, a pogrešan odabir između njih rezultira ili nesigurnim transportom ili značajnim prekomjernim trošenjem kapaciteta koji nije potreban za zadatak.

Za kupce, voditelje projekata i inženjere logistike na Bliskom istoku i globalno, razumijevanje specifičnih parametara performansi prikolica s hidrauličnim osovinama kao što su serije KTG-3, KTG-4, KTG-5 i KTG-6 ključno je za ispravnu specifikaciju opreme na ugovorima o prijevozu teškog tereta gdje težina tereta, osovinsko opterećenje i klasifikacija cesta određuju zakonske i praktične granice onoga što se može prevoziti javnim putem. i privatne infrastrukture.

Koje su tri vrste prikolica: Klasifikacijski okvir za teški transport

Razumijevanje koje su tri vrste prikolica u kontekstu teškog i specijaliziranog transporta pruža osnovni okvir za odabir opreme. Industrijska kategorizacija razlikuje prikolice prvenstveno prema strukturnom dizajnu, sustavu ovjesa i zahtijevaju li vanjski pogon za pogon.

Tip 1: Konvencionalne prikolice za teški prijevoz

Konvencionalni dizajni prikolica za teške uvjete rada uključuju prikolice s niskim krevetom (lowboy), prikolice sa stepenastim okvirom i produljive prikolice koje vuče tegljač sprijeda. Ovo su globalno najčešće korištene teške transportne platforme zbog niže cijene u odnosu na hidraulične i samohodne alternative, kompatibilnosti sa standardnim tegljačkim jedinicama i dostupnosti u velikoj globalnoj proizvodnoj bazi.

Konvencionalne prikolice s niskim utovarnim ležajem dostupne su u osovinskim konfiguracijama od 2 do 10 linija osovina, s nosivošću od 50 tona do preko 200 tona, ovisno o broju osovina, razmaku osovina i dizajnu konstrukcijske grede. Maksimalno zakonsko osovinsko opterećenje u većini zemalja kreće se od 8 do 13 tona po osovini za standardne prikolice, što znači da 4-osovinska prikolica s niskim krevetom i 4 tone opterećenja po osovini raspoređuje težinu na 8 osovinskih točaka i može postići ukupnu nosivost od približno 32 do 52 tone, ovisno o nacionalnim propisima. Za teža opterećenja dodaju se dodatne osovinske linije kako bi se povećao broj kontaktnih točaka osovine i smanjilo opterećenje po osovini na zakonski dopuštene razine.

Tip 2: Hidraulične prikolice s platformama s pojedinačno upravljanim osovinama

Prikolice s hidrauličnom platformom, poznate i kao prikolice s hidrauličkom osovinom ili platforme tipa SPMT, kada su opremljene upravljanjem, ali ne i pogonom, koriste pojedinačne hidraulički aktivirane cilindre ovjesa na svakoj poziciji osovine. Hidraulički ovjes istovremeno služi dvije ključne funkcije: aktivno izravnava teretnu platformu bez obzira na nepravilnosti površine ceste i omogućuje operateru spuštanje cijele platforme kako bi se olakšao utovar i istovar bez vanjske opreme za podizanje.

Prikolice s hidrauličnom osovinom serije KTG (KTG-3, KTG-4, KTG-5, KTG-6) predstavljaju namjenski konstruiranu liniju proizvoda unutar ove kategorije, nudeći 3 do 6 osovinskih linija u standardiziranom modularnom formatu koji omogućuje spajanje više jedinica jedna uz drugu ili u tandemu kako bi se postigle specifične dimenzije platforme i broj osovina potrebnih za teret koji je pri ruci. Ova modularnost je definirajuća komercijalna prednost prikolica s hidrauličnom platformom u odnosu na konvencionalne niske platforme s fiksnom konfiguracijom za ugovore o teškom industrijskom prijevozu gdje opterećenja značajno variraju između poteza.

Tip 3: Samohodni modularni transporter (SPMT)

Samohodni modularni transporter je tehnološki najnaprednija i operativno najfleksibilnija kategorija u teškom transportu. Samohodni modularni transporter SPMT integrira hidrauličku platformu, upravljanje pojedinačnim osovinama i ugrađenu pogonsku jedinicu (bilo dizelsku ili električnu) u modularnu platformu koja se može kretati u bilo kojem smjeru, rotirati na mjestu i prelaziti teren koji bi bio nedostupan kombinacijama tegljač-prikolica. Oznaka samohodne modularne prikolice naglašava sposobnost prikolice da radi bez vanjskog pogona, što je kritično u primjenama kao što su transferi brodogradilišta na suhom doku, okretišta industrijskih postrojenja i instalacije mostova gdje je pristup cesti za tegljačku jedinicu nemoguć.

Moderni samohodni modularni transporter SPMT može nositi nosivost od 100 do preko 100 000 tona kada se više modula elektronički sinkronizira i učita u mrežnu konfiguraciju, čineći SPMT jedinim održivim transportnim rješenjem za cjelovite module platforme u izgradnji nafte i plina na moru, velikim reaktorskim posudama rafinerija i instalaciji mostnih nosača u urbanim sredinama gdje sva okolna infrastruktura ostaje u funkciji tijekom operacije dizanja i transporta.

Samohodni modularni transporter: Kako funkcionira SPMT tehnologija

Samohodni modularni transporter kombinira četiri inženjerska sustava u jednu integriranu jedinicu: strukturni okvir palube, hidraulički ovjes i sustav upravljanja, sustav snage i pogona te elektronički sustav upravljanja i sinkronizacije. Svaki sustav mora funkcionirati ispravno iu koordinaciji sa svim drugim sustavima kako bi SPMT sigurno radio pod ekstremnim opterećenjima za koja je dizajniran.

Strukturna paluba i modularna arhitektura

Samohodna modularna transportna paluba spmt izrađena je od čelika visoke čvrstoće u rešetkastoj strukturi koja raspoređuje opterećenje na sve položaje osovina istovremeno. Modularni dizajn omogućuje da se pojedinačne SPMT jedinice standardne širine (obično 2,43 m po modulu) povežu jedna uz drugu kako bi se stvorile platforme širine 2,43 m, 4,86 ​​m, 7,29 m ili veće, te spojene s kraja na kraj kako bi se stvorile platforme bilo koje praktične duljine. Jedan SPMT modul obično pruža 4 do 8 osovinskih linija u smjeru vožnje, a moduli se kombiniraju kako bi odgovarali otisku i težini specifičnog tereta.

Konstrukcijski čelik koji se koristi u samohodnoj modularnoj konstrukciji prikolice obično je čelik visoke čvrstoće s minimalnom granicom razvlačenja od 690 MPa (100 000 psi), pružajući omjer čvrstoće i težine potreban za nošenje maksimalnih opterećenja, a istovremeno održavajući visinu palube što je moguće nižom kako bi se smanjila kombinirana visina palube plus teret za ograničenja slobodnog prostora na mostu i iznad glave.

Hidraulički ovjes i sustav upravljanja

Svaki položaj osovine u samohodnom modularnom transporteru SPMT opremljen je neovisno kontroliranim hidrauličkim cilindrom koji vješa platformu iznad osovine. Hidraulički sustav povezuje sve cilindre na zajednički razvodnik s pojedinačnim regulacijskim ventilima, omogućujući:

• Aktivno izravnavanje palube: Dok SPMT prolazi neravnim terenom, pojedinačni se cilindri produžuju ili uvlače kako bi održali palubu u ravnoj orijentaciji, štiteći osjetljivi teret od naginjanja, klizanja i opterećenja konstrukcije od neravne potpore. Tolerancija razine obično je plus ili minus 0,5 do 1,0 stupanj od horizontale.
• Podešavanje visine: Platforma se može spustiti na razinu tla za prijenos tereta i podići na visinu tijekom transporta. Raspon vertikalnog hoda obično je 300 do 600 mm, ovisno o SPMT modelu.
• Upravljanje osovinom od 360 stupnjeva: Svakom se osovinom može upravljati neovisno, omogućujući SPMT-u da putuje u bilo kojem smjeru, okreće se na minimalnom radijusu i izvršava krab upravljanje (bočno kretanje) bez okretanja palube. Ovo je sposobnost koja SPMT čini jedinstveno prikladnim za zatvorena industrijska mjesta.

Sustav napajanja i pogona

Pogonska jedinica samohodnog modularnog transportera SPMT obično je dizelski motor (ili u novijim modelima s električnim pogonom, baterija ili izvor napajanja gorivih ćelija) koji pokreće hidrauličke pumpe koje opskrbljuju cilindre ovjesa i motore pogona kotača. Pogonski motori na svakoj poziciji kotača osovine osiguravaju pogon i kočenje, s elektroničkim sustavom upravljanja koji upravlja raspodjelom okretnog momenta na svim pogonskim kotačima kako bi se spriječilo proklizavanje kotača pod ekstremnim uključenim opterećenjima.

Moderni samohodni modularni transporteri SPMT postižu brzine putovanja od 1 do 8 km/h ovisno o težini tereta, terenu i geometriji rute, što može izgledati sporo u apsolutnom smislu, ali je prikladno s obzirom na opseg i vrijednost tereta koji se prevozi. Modul offshore platforme od 5000 tona koji se kreće brzinom od 3 km/h nosi kinetičku energiju koja je ekvivalentna potpuno natovarenom teretnom vlaku pri brzini pruge, a kontrolirane niske brzine SPMT transporta kritičan su parametar za sigurnost, a ne ograničenje performansi.

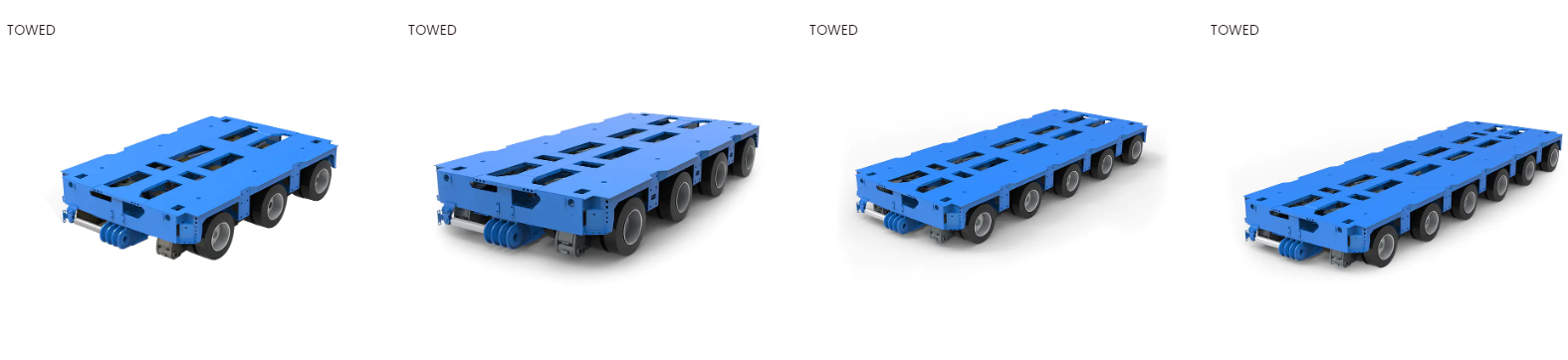

KTG prikolice s hidrauličnom osovinom: Potpuni vodič za specifikacije

Prikolice s hidrauličnom osovinom serije KTG predstavljaju obitelj proizvoda dizajniranu za sektor teškog industrijskog prijevoza, s četiri standardne konfiguracije koje odgovaraju linijama s 3, 4, 5 i 6 osovina po jedinici prikolice. Svaka konfiguracija KTG-a nudi različitu nosivost, duljinu palube i profil raspodjele osovinskog opterećenja, čineći seriju primjenjivom na širok raspon scenarija teškog prijevoza od velikih transformatora i tlačnih posuda do modula offshore opreme i lučkih strojeva.

KTG-3 linijska prikolica s hidrauličkim osovinama s 3 osovine: Specifikacije i primjene

The KTG-3 linijska prikolica s hidrauličnim osovinama s 3 osovine je najkompaktnija konfiguracija u seriji KTG, pružajući platformu prikladnu za terete koji stanu unutar 3-osovinskog otiska i zahtijevaju hidraulički ovjes za zaštitu tereta ili sposobnost niveliranja palube koju konvencionalne prikolice ne mogu pružiti.

• Konfiguracija osovine: 3 linije hidrauličnih osovina, s 2 ili 4 kotača po liniji osovine, ovisno o konfiguraciji, pružajući ukupno 6 do 12 kontaktnih točaka kotača.
• Nosivost: Obično 60 do 90 tona ukupne nosivosti platforme, ovisno o specifikaciji guma i uvjetima površine ceste.
• Dimenzije palube: Standardna širina palube od 2,43 do 3,0 m, duljina palube odgovara duljini modula s 3 osovine.
• Hod hidrauličkog ovjesa: Raspon okomitog podešavanja od 300 do 500 mm za optimizaciju visine utovara i transporta.
• Najbolje aplikacije: Transformatori, male tlačne posude, industrijski strojevi, generatori i prijevoz vojne opreme gdje su tereti unutar raspona kapaciteta 3 osovine.

KTG-4 linijska prikolica s hidrauličkim osovinama s 4 osovine: Specifikacije i primjene

The KTG-4 hidraulične osovine linijska prikolica s 4 osovine dodaje jednu osovinsku liniju na platformu KTG-3, proporcionalno povećavajući nosivost i raspoređujući opterećenje preko dulje kontaktne zone, čime se smanjuje točkasto opterećenje na osjetljivim cestovnim površinama i mostovnim konstrukcijama.

• Konfiguracija osovine: 4 reda hidrauličkih osovina, osiguravajući ukupno 8 do 16 kontaktnih točaka kotača.
• Nosivost: Obično 80 do 120 tona ukupne nosivosti platforme za standardne konfiguracije cestovnog prijevoza.
• Osovinsko opterećenje po liniji: Otprilike 20 do 30 tona po liniji osovine, ovisno o ukupnom nosivosti, unutar dopuštenih granica za dozvole za teški prijevoz u većini jurisdikcija Bliskog istoka.
• Najbolje aplikacije: Transformatori srednje snage (raspon od 50 do 100 tona), petrokemijski brodovi, građevinska oprema (veliki bageri, dizalice bez kraka) i strojevi za lučki rukovanje.
• Sposobnost spajanja: KTG-4 se može spojiti s dodatnim KTG modulima u tandemu ili jedan pored drugog kako bi se stvorile veće platforme za terete koji premašuju kapacitet pojedinačne jedinice.

KTG-5 linijska prikolica s hidrauličkim osovinama s 5 osovina: Specifikacije i primjene

The KTG-5 linijska prikolica s hidrauličnim osovinama s 5 osovina pruža kapacitet srednjeg raspona u seriji KTG, nudeći značajno povećanje nosivosti u odnosu na konfiguraciju s 4 osovine, dok ostaje unutar operativnih ograničenja većine istraživanja ruta teškog prijevoza za infrastrukturne i energetske projekte na Bliskom istoku i globalno.

• Konfiguracija osovine: 5 linija hidrauličnih osovina, osiguravajući 10 do 20 kontaktnih točaka kotača.
• Nosivost: Obično 100 do 160 tona ukupne nosivosti platforme.
• Ukupna težina vozila: S težinom glavnog tegljača i prikolice, ukupna bruto skupna težina vozila (GCVW) doseže 180 do 250 tona, što zahtijeva posebne dozvole za prijevoz i često pojačanje rute ili pratnju u većini jurisdikcija.
• Preciznost izravnavanja palube: Hidraulička kontrola održava razinu palube unutar plus ili minus 0,5 stupnjeva na svih 5 položaja osovine, štiteći osjetljivi teret kao što su transformatori i precizna industrijska oprema od strukturalnih ili električnih oštećenja izazvanih nagibom.
• Najbolje aplikacije: Veliki energetski transformatori (raspon od 100 do 150 tona), teške reaktorske posude, nosači mostova, komponente offshore modula i premještanje rudarske opreme.

KTG-6 prikolica s hidrauličnim osovinama sa 6 osovina: Specifikacije i primjene

The KTG-6 hidraulične osovine linijska prikolica sa 6 osovina je konfiguracija s jednom jedinicom za najteže uvjete u seriji KTG, koja pruža maksimalni broj osovina i nosivost raspona u modulu standardnog formata. Konfiguracija sa 6 osovina prikladna je za najteže jednostruke terete u rasponu od 150 do 200 tona koji se moraju prevoziti cestovnom infrastrukturom bez potrebe za punim SPMT samohodnim modularnim transportnim mogućnostima.

• Konfiguracija osovine: 6 linija hidrauličnih osovina, pružajući 12 do 24 kontaktne točke kotača, ovisno o konfiguraciji dvostrukih ili super jednostrukih guma.
• Nosivost: Obično 150 do 250 tona ukupne nosivosti platforme za standardnu konfiguraciju.
• Upravljanje osovinskim opterećenjem: Konfiguracija sa 6 osovina omogućuje hidrauličkom sustavu da izjednači opterećenje na svim osovinama, kompenzirajući asimetrično opterećenje tereta koje bi inače uzrokovalo preopterećenje pojedinačne osovine u konvencionalnim prikolicama s fiksnim ovjesom.
• Spojka s više jedinica: Više jedinica KTG-6 može se spojiti u tandemu kako bi se stvorile proširene platforme za vrlo dugačka opterećenja kao što su nosači mostova, tornjevi vjetroturbina i dijelovi cjevovoda dulji od 50 metara.
• Najbolje aplikacije: Ekstra veliki transformatori i reaktori iznad 150 tona, teški industrijski moduli, komponente naftnih i plinskih postrojenja, offshore logistika u lučkim okruženjima i veliki elementi civilne infrastrukture.

Tablica usporedbe serije KTG

Srednjeistočni teški transporter: Zahtjevi tržišta i radni uvjeti

The Srednjoistočni teški transporter tržište ima jedinstvene karakteristike vođene razmjerom energetskih, petrokemijskih i infrastrukturnih razvojnih programa u regiji. Saudijska Arabija, Ujedinjeni Arapski Emirati, Katar, Kuvajt, Oman i Bahrein zajedno predstavljaju jednu od najvećih koncentracija potražnje za teškim teretnim prijevozom po glavi stanovnika u bilo kojoj regiji na globalnoj razini, potaknutu tekućom izgradnjom mega-projekata preko proširenja rafinerija, razvoja LNG postrojenja, nadogradnje proizvodnje električne energije i programa urbane infrastrukture iznimnih razmjera.

Čimbenici koji definiraju zahtjeve za prijevoz teških tereta na Bliskom istoku

• Ekstremne temperature okoline: Temperature okoline u regiji Zaljeva redovito prelaze 45 stupnjeva Celzijusa u ljetnim mjesecima, što značajno utječe na viskoznost hidrauličkog ulja, nakupljanje topline u gumama i zahtjeve za hlađenjem motora za operacije Bliskog istoka Heavy Duty Transportera. Hidraulički sustavi za upotrebu u Bliskoistočnom teškom transporteru moraju biti specificirani sa sintetičkim visokotemperaturnim hidrauličkim uljima i predimenzioniranim sustavima hlađenja koji održavaju radnu viskoznost unutar specifikacije pri uvjetima okoline od 45 do 50 stupnjeva. Standardna hidraulička ulja namijenjena europskim temperaturama okoline razrijedit će se iznad svog učinkovitog raspona viskoznosti u vrhunskim ljetnim uvjetima u Zaljevu, uzrokujući smanjeni hidraulički tlak i potencijalno katastrofalan gubitak kontrole opterećenja.
• Zaštita od pijeska i prašine: Čestice pijeska nošene vjetrom u okolišu pustinje u Zaljevu su izuzetno fine i abrazivne, prodiru kroz nezabrtvljene ležajeve, hidrauličke spojeve i električne sustave brzinom koja se ne bi susrela u operacijama umjerene klime. Specifikacije Bliskoistočnog teškog transportera moraju uključivati ​​IP65 ili višu ocjenu električnih kućišta, zapečaćene hidrauličke spojeve i zapečaćene ležajeve bez održavanja na svim točkama osovine. Nezaštićeni konvencionalni sklopovi ležajeva zahtijevaju česte intervale zamjene koji se mjere mjesecima, a ne godinama u okruženjima Zaljeva s velikom prašinom.
• Varijacija kvalitete ceste: Rute za prijevoz teškog tereta na Bliskom istoku kreću se od vrhunskih autocesta s više trakova s izvrsnom kvalitetom kolnika do neasfaltiranih industrijskih pristupnih cesta, uporišta lučkih terminala i pustinjskih dionica pruge koje povezuju gradilišta s najbližom javnom cestom. Hidraulički ovjes prikolica serije KTG i platformi SPMT posebno je vrijedan u ovom radnom okruženju jer aktivno kompenzira površinske nepravilnosti koje bi stvorile opasna dinamička opterećenja na konvencionalnim prikolicama s fiksnim ovjesom.
• Velika potražnja za prijevozom jednim dizalom: Sektor nafte i plina Bliskog istoka generira stalnu potražnju za prijevozom najvećih teških tereta na svijetu: odobalnih plaštnih struktura, FPSO modula, rafinerijskih reaktorskih posuda koje prelaze 500 tona i opreme za proizvodnju električne energije uključujući velike plinske turbine i njima pridružene transformatore. Ova potražnja pokreće odabir konfiguracija KTG-6 velikog formata i SPMT platformi za projekte gdje pojedinačna dizala prelaze 200 tona.
• Logistika od luke do lokacije: Mnogi teški tereti koji stižu na Bliski istok dolaze kroz glavne luke uključujući Jebel Ali (UAE), luku kralja Abdul Aziza u Dammamu (Saudijska Arabija), luku Sohar (Oman) i luku Hamad (Katar). Logistički lanac teškog prijevoza od iskrcaja u luci do lokacije projekta često uključuje i SPMT operacije unutar lučkog okruženja (gdje je pristup cesti ograničen) i konvencionalni cestovni prijevoz s KTG platformskim prikolicama za cestovni dio putovanja.

Bliskoistočna poluprikolica: standardna okosnica komercijalnog prijevoza

Tržište poluprikolica na Bliskom istoku obuhvaća cijeli raspon standardnih komercijalnih teretnih poluprikolica od standardnih platformi i cerade do specijaliziranih niskih platformi i jedinica s temperaturnom kontrolom koje čine okosnicu regionalne logističke infrastrukture. Iako nije klasificiran kao oprema za teške teretne prikolice, segment poluprikolica za Bliski istok operativno je povezan s prijevozom teškog tereta jer standardne poluprikolice često obavljaju prethodno postavljanje komponenti, dodataka i prateće opreme za velike projekte prijevoza teškog tereta.

Usklađeni propisi Vijeća za suradnju Zaljeva (GCC) o vozilima i prijevozu postavljaju najveću dopuštenu bruto skupnu masu vozila (GCVW) na 65 tona za standardne dopuštene konfiguracije u većini država članica, s posebnim dozvolama potrebnim za bilo koju kombinaciju koja prelazi ovu granicu. Ovaj prag je komercijalna granica između standardnih operacija poluprikolica na Bliskom istoku i operacija teškog prijevoza koje zahtijevaju specijaliziranu KTG ili SPMT opremu i odgovarajuću inženjersku analizu, preglede ruta i zahtjeve za izdavanje dozvola.

SPMT naspram KTG hidraulične prikolice: Odabir prave opreme za vaš projekt

Odluka između samohodnog modularnog transportera SPMT i prikolice s hidrauličnom osovinom KTG za određeni zadatak teškog transporta uključuje procjenu pet ključnih čimbenika projekta: raspoloživi pristup cesti i ograničenja rute, težina tereta i geometrija, zahtjevi za ulazak na gradilište i pozicioniranje, udaljenost prijevoza i ukupni proračun projekta uključujući troškove mobilizacije.

Kada odabrati SPMT samohodni modularni transporter

• Ograničeni pristup mjestu gdje kombinacije tegljač-prikolica ne mogu manevrirati: Jedinice SPMT mogu upravljati krakom, rotirati teret na mjestu i proći kroz razmake koje konvencionalne kombinacije prikolica-pokretač ne mogu proći. Utovar u suhom doku u brodogradilištu, pozicioniranje modula na morskim krovovima i smještaj opreme u operativno aktivnim industrijskim postrojenjima obično zahtijeva SPMT sposobnost.
• Opterećenja iznad 500 tona pojedinačno dizanje: Dok KTG prikolice spojene u velikim konfiguracijama teoretski mogu podnijeti vrlo velika bruto opterećenja, operativno upravljanje vrlo velikim KTG aranžmanima s više jedinica s jednim glavnim pogonom postaje praktički složeno iznad približno 500 tona. Iznad ove težine, SPMT platforme s integriranim pogonom na svakoj poziciji modula pružaju bolje upravljanje teretom i mogućnost preciznijeg pozicioniranja.
• Prijenos između plutajućih i fiksnih konstrukcija (utovar/istovar): Sposobnost samoniveliranja SPMT hidrauličkog ovjesa u kombinaciji sa samopropulzijom čini SPMT standardnim alatom za operacije ukrcaja i iskrcaja između plovila i struktura na pristaništu, gdje varijacije plime i kretanja plovila zahtijevaju kontinuirano podešavanje visine palube tijekom procesa prijenosa.

Kada odabrati KTG prikolicu s hidrauličnom osovinom

• Cestovni prijevoz na udaljenostima većim od 5 km: Samohodni modularni transporteri SPMT putuju brzinom od 1 do 8 km/h i nisu prikladni za cestovna kretanja na velike udaljenosti. KTG prikolice s hidrauličnom osovinom koje vuče glavni pokretač mogu se kretati cestovnim brzinama koje odgovaraju uvjetima dozvole, obično 15 do 40 km/h za teška kretanja, što ih čini ispravnim izborom za prijevoz između luka, željezničkih terminala i lokacija projekta na značajnim cestovnim udaljenostima.
• Teret od 60 do 250 tona koji zahtijeva cestovni prijevoz: Serije KTG-3 do KTG-6 pokrivaju raspon pojedinačnih jedinica od 60 do 250 tona s odgovarajućim hidrauličkim ovjesom i sposobnošću modularne ekspanzije, uz značajno niže troškove mobilizacije opreme od SPMT platformi za aplikacije u cestovnom prijevozu unutar ovog raspona težine.
• Projekti s velikom učestalošću transporta i umjerenom težinom pojedinačnog poteza: Za periodični transport industrijske opreme od 80 do 150 tona po pokretu (kao što su redoviti pokreti okretanja postrojenja, preseljenja rudarske opreme ili ponavljajuće zamjene energetskih transformatora), prikolica KTG-4 ili KTG-5 pruža najisplativije rješenje jer se njeni niži dnevni operativni troškovi u odnosu na najam SPMT-a povoljnije amortiziraju tijekom višestrukih selidbi.

SPMT vs KTG: Usporedba kriterija odluke

Istraživanje trase, dozvole i građevinski inženjering za prijevoz teških prikolica

Svako kretanje teškog tereta koje uključuje a Teška prikolica iznad zakonskih ograničenja ukupne težine vozila zahtijeva strukturirani proces inženjeringa prije prijevoza koji pokriva ispitivanje rute, zahtjeve za izdavanje dozvola i u nekim slučajevima privremeno ojačanje mostova, propusta i cestovnih površina duž predložene rute. Ovaj proces nije birokratski trošak, već istinski zahtjev za sigurnost i upravljanje odgovornošću: preopterećeni most koji se sruši pod opterećenjem od 200 tona uzrokuje posljedice koje nijedna polica osiguranja u prijevozu u potpunosti ne pokriva.

Zahtjevi za pregled rute za KTG i SPMT transport

Istraživanje rute za prijevoz teških tereta korištenjem KTG ili SPMT opreme mora dokumentirati i procijeniti:

• Kapacitet mosta: Svaki most na predloženoj ruti mora se ocijeniti za kompatibilnost s predloženom konfiguracijom bruto kombinacije vozila i opterećenja osovine. Potrebni su izvorni projektni nacrti, izvješća o pregledu trenutnog stanja konstrukcije i povijest prometnog opterećenja. Za rute na Bliskom istoku, mnogi su mostovi izvorno projektirani prema europskim ili američkim standardima opterećenja autocesta iz 1970-ih i 1980-ih, a njihov stvarni preostali kapacitet pod određenim konfiguracijama teških vozila zahtijeva neovisnu strukturnu inženjersku analizu.
• Razmak iznad glave: Sve nadzemne prepreke uključujući električne vodove, telekomunikacijske kabele, podnožje mosta i portalne znakove moraju se identificirati i provjeriti njihovu udaljenost u odnosu na transportnu visinu palube tereta i prikolice. Za transformatore i reaktorske posude s visinama iznad 5 metara na palubi, nadzemni električni vodovi na 11 kV i 33 kV mogu zahtijevati privremeno isključivanje iz napona i fizičko podizanje prije nego što se transport može nastaviti.
• Širina ceste i radijus skretanja: Pometena putanja kombinacije teških prikolica tijekom skretanja mora se izračunati i fizički potvrditi da odgovara dostupnoj širini ceste, posebno na raskrižjima, kružnim tokovima i zavojima ceste. Kombinacije KTG prikolica s hidrauličkim stražnjim upravljanjem (uobičajeno na konfiguracijama KTG-5 i KTG-6) smanjuju pometenu putanju upravljanjem skupinama stražnjih osovina u suprotnom smjeru od glavnog pokretača tijekom skretanja.
• Stanje kolnika i nosivost: Meke ili oštećene cestovne površine mogu zahtijevati privremene vozne staze od čeličnih ploča, poboljšanje terena ili skretanje s rute kako bi se izbjeglo trajno oštećenje kolnika i spriječio gubitak stabilnosti vozila na mekom tlu. Ovo je posebno relevantno za pristupne ceste na Bliskom istoku kroz nedavno uređen pustinjski teren.

Često postavljana pitanja

1. Što je teška prikolica i po čemu se razlikuje od standardne komercijalne prikolice?

Heavy Duty Trailer je transportna platforma projektirana posebno za terete koji premašuju kapacitet nosivosti standardnih komercijalnih teretnih prikolica, obično iznad 40 tona nosivosti, sa specijaliziranim strukturnim sustavima, sustavima ovjesa i upravljanja za siguran prijevoz prevelikog, preteškog ili strukturno osjetljivog tereta. Standardne komercijalne prikolice (prikolice s ravnom platformom, prikolice sa zavjesama, rashladne jedinice) dizajnirane su za terete do 24 do 28 tona nosivosti na većini tržišta, koriste konvencionalne lisnate opruge ili zračni ovjes i povezuju se sa standardnim tegljačkim jedinicama sa petim kotačima. Teške prikolice koriste čelične konstrukcije veće čvrstoće, hidraulički ovjes, višeosovinske konfiguracije za raspodjelu tereta i često zahtijevaju posebne dozvole za svaki prijevoz iznad zakonskih ograničenja težine.

2. Koje su tri vrste prikolica koje se koriste u prijevozu teškog tereta?

Tri vrste prikolica za teški teret su: konvencionalne prikolice za teški teret (niski utovarivači, okviri sa stepenicama i produživi koje vuče glavni pokretač na fiksnim spojnim točkama), hidraulične platformske prikolice (s individualno kontroliranim hidrauličnim ovjesnim osovinama uključujući serije KTG-3, KTG-4, KTG-5 i KTG-6) i samohodni modularni transporteri (SPMT), koji integriraju vlastitu snagu, upravljanje i hidrauličko izravnavanje bez potrebe za vanjskim glavnim pogonom. Svaki tip se bavi različitim kombinacijama težine korisnog tereta, transportne udaljenosti, ograničenja pristupa gradilištu i zahtjeva za preciznošću pozicioniranja.

3. Kako radi samohodni modularni transporter?

Samohodni modularni transporter spmt radi integracijom neovisno kontroliranih hidrauličkih cilindara ovjesa na svakoj poziciji osovine (koji izravnavaju palubu i ravnomjerno prenose opterećenje bez obzira na teren), pojedinačnih hidrauličkih pogonskih motora na kotačima koji osiguravaju propulziju i kočenje, upravljanje osovinom od 360 stupnjeva na svakoj grupi osovina omogućavajući kretanje u bilo kojem smjeru i elektronički sustav sinkronizacije koji koordinira sve hidrauličke i pogonske funkcije preko više povezanih modula. Rezultat je platforma koja može nositi iznimno teške terete s milimetarskom preciznošću pozicioniranja dok istovremeno štiti osjetljivi teret od naginjanja ili udarnog opterećenja tijekom transportnog kretanja.

4. Po čemu se operacije Bliskoistočnog teškog prijevoznika razlikuju od europskog ili sjevernoameričkog prijevoza teškog tereta?

Operacije Bliskoistočnog teškog transportera razlikuju se od prijevoza teških tereta u umjerenoj klimi prvenstveno po zahtjevima za ekstremnom temperaturom okoline (do 50 stupnjeva Celzijevih okoline, zahtijevaju visokotemperaturna hidraulička ulja i povećane sustave hlađenja), zahtjevima za zaštitu od pijeska i prašine (IP65 ili više za sve električne i hidrauličke komponente), iznimnoj ljestvici pojedinačnih težina tereta koje pokreću Zaljevski projektni projekti u energetskom sektoru i česta kombinacija operacija SPMT u luci i cestovnog KTG prijevoza prikolicom unutar jednog logističkog lanca projekta. Oprema koja nije posebno konfigurirana za uvjete u Zaljevu doživjet će prijevremene kvarove u hidrauličkim, električnim i mehaničkim sustavima kada radi u vrhunskim ljetnim uvjetima na Bliskom istoku.

5. Koja je najveća nosivost KTG-6 hidraulične osovinske prikolice?

KTG-6 linijska prikolica sa hidrauličnim osovinama sa 6 osovina pruža tipičnu maksimalnu nosivost od 150 do 250 tona u standardnoj konfiguraciji jedne jedinice, ovisno o specifikaciji guma, nosivosti površine ceste i primjenjivim nacionalnim ili regionalnim propisima o osovinskom opterećenju. Kada se više jedinica KTG-6 spoji u tandemu, ukupna nosivost raste proporcionalno s brojem kombiniranih jedinica. Za terete veće od 500 tona, konfiguracija SPMT samohodnog modularnog transportera obično je prikladnija i zbog kapaciteta i zbog operativnih razloga, posebno kada je potrebno precizno pozicioniranje na odredištu.

6. Trebam li posebnu dozvolu za upravljanje KTG hidrauličnom osovinskom prikolicom?

Da, u gotovo svim jurisdikcijama diljem svijeta, svaka kombinacija vozila koja prelazi standardnu ​​zakonsku maksimalnu bruto težinu vozila (obično 40 do 65 tona, ovisno o zemlji) zahtijeva posebnu dozvolu za prijevoz prije kretanja javnim cestama. Za KTG prikolice u bilo kojoj osovinskoj konfiguraciji iznad KTG-3 koje nose znatan teret, na većini tržišta će biti potrebne dozvole. Proces izdavanja dozvole obično zahtijeva podnošenje specifikacija vozila, dokumentacije o pregledu rute, izvješća o procjeni mosta i predloženog rasporeda prijevoza, uz odobrenje relevantnog tijela za autoceste i prijevoz prije početka kretanja. U jurisdikcijama Bliskog istoka, dozvole izdaje Ministarstvo prometa u svakoj zemlji.

7. Može li se KTG hidraulična prikolica koristiti umjesto SPMT-a za sve poslove prijevoza teških tereta?

Ne, KTG prikolice s hidrauličnom osovinom ne mogu zamijeniti samohodne modularne transportere SPMT za sve primjene teškog tereta. Primarna ograničenja KTG prikolica u usporedbi sa SPMT-om su njihov zahtjev za vanjskim glavnim pogonom za propulziju (koji ograničava pristup na ograničenim mjestima), njihova konvencionalna upravljačka ovojnica prikolice (koja sprječava krabsko upravljanje i rotaciju na mjestu) i njihova niža maksimalna praktična nosivost za pomake s jednim dizanjem iznad približno 500 tona. SPMT je posebno potreban za operacije utovara i istovara u lukama, ograničeno pozicioniranje industrijskih lokacija i bilo koju primjenu u kojoj transportna platforma mora manevrirati u smjerovima ili kroz razmake koji su nemogući za kombinaciju tegljača i prikolice.

8. Koja je razlika između samohodnog modularnog transportera i samohodne modularne prikolice?

Pojmovi samohodni modularni transporter i samohodna modularna prikolica odnose se u biti na istu klasu opreme: modularnu hidrauličku platformu s integriranim pogonom koja može raditi bez vanjskog pogona. Izraz samohodna modularna prikolica (SPMT) naglašava modularnu prirodu platforme i njezinu kompatibilnost sa standardnim konvencijama o spajanju prikolice i konfiguraciji, dok samohodni modularni transporter naglašava potpunu transportnu sposobnost platforme uključujući njezine pogonske i upravljačke sustave. U komercijalnoj i tehničkoj upotrebi dva su pojma u velikoj mjeri međusobno zamjenjiva, a kratica SPMT dosljedno se koristi za oba.

9. Kakav je KTG-5 u usporedbi s KTG-6 za transport transformatora na Bliskom istoku?

Za transport energetskih transformatora na Bliskom istoku, izbor između KTG-5 linijske prikolice s hidrauličkim osovinama s 5 osovina i KTG-6 linijske prikolice s hidrauličkim osovinama sa 6 osovina ovisi o težini transformatora i ograničenjima osovinskog opterećenja koja se primjenjuju na određenu transportnu rutu. Transformatori u rasponu od 100 do 150 tona obično su unutar mogućnosti KTG-5, dok transformatori iznad 150 tona zahtijevaju kapacitet KTG-6 ili tandem-sparenu konfiguraciju. Za najčešće težine velikih mrežnih transformatora u projektima energetske infrastrukture na Bliskom istoku, koje se kreću od 100 do 250 tona, KTG-5 pokriva lakše jedinice, a KTG-6 rukuje najtežim jedinicama, čineći oba bitna dijela kompletne flote teških transportera za Bliski istok za logistiku energetskog sektora.

10. Koji se konstrukcijski čelik koristi u teškim prikolicama i zašto je to važno?

Teške prikolice uključujući seriju KTG i SPMT platforme koriste konstrukcijski čelik visoke čvrstoće s minimalnom granicom razvlačenja koja se obično kreće od 460 MPa do 690 MPa (u usporedbi s 235 MPa do 355 MPa za standardni strukturni čelik u konvencionalnim prikolicama). Ovaj čelik visoke čvrstoće omogućuje strukturi prikolice da nosi ekstremna opterećenja unutar debljine palube i ukupne težine koja održava vlastitu tara težinu prikolice na niskoj razini koliko je to praktično moguće, maksimizirajući neto nosivost koju prikolica može nositi unutar bilo koje granice bruto težine vozila. Za operacije na Bliskom istoku, specifikacija čelika također mora uzeti u obzir povišene radne temperature, pri čemu standardni konstrukcijski čelik može doživjeti blago smanjenje granice razvlačenja na trajnim temperaturama iznad 100 stupnjeva Celzijusa, što se može dogoditi u pustinjskim okruženjima s visokom atmosferom kada je čelična paluba izložena izravnom sunčevom zračenju bez tereta ili sjene iznad nje.
